자! 오늘은 기본 중의 기본 전력케이블 TFR-CV에 대해서 알아보도록 하겠습니다.
특별한 고압 케이블이 아닌 0.6/1KV 전선인데요~

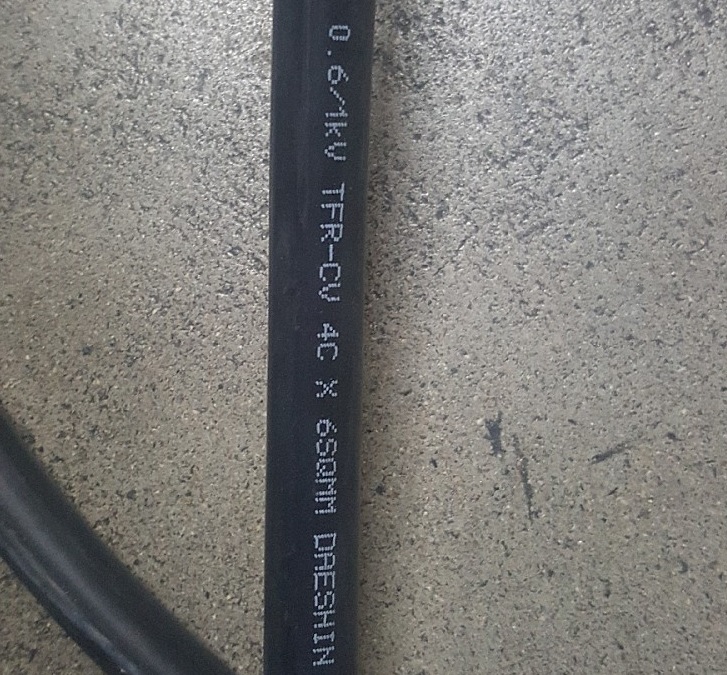

TFR-CV 실물

TFR-CV 가 어떤 식으로 구성이 되어있고 제품명이 왜 TFR-CV 인지 궁금했던 분이 아마도 한분 정도는 있으실 겁니다.!!

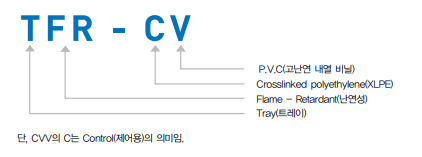

TFR-CV 설명


간단하게라도 TFR-CV 가 어떤 식으로 구성이 되어있는지 확인이 되시죠???
풀어서 설명을 드리자면 트레이용 난연 케이블인데 절연이 XLPE라는 재질로 1차적으로 절연이 되어있고
제품의 표면에 보이는 제품을 시스라고 하는데 시스를 PVC 시스로 마무리 한 케이블이라고 보시면 됩니다.!
사용용도는 대단위 공장 혹은 석유화학단지, 지하 밀폐공간 사용 가능하고요~
일반 노출배선이며 송배전용 전력 및 제어케이블 까지도 사용을 합니다.!!
기초적인 본 자료를 통해서 그 외의 다른 제품들까지도 어느 정도 눈에 들어올 거라고 생각이 됩니다.
그리고 추가로!!! 구조설명되어있는 자료 하나 첨부해놓겠습니다.

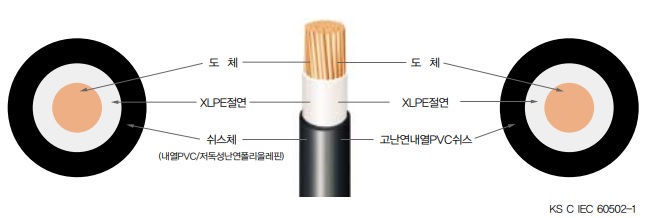

TFR-CV 구조

그림으로는 생각보다 간단하죠?? 1C ( 한가닥 ) 케이블 기준으로 자료 올려드렸어요~

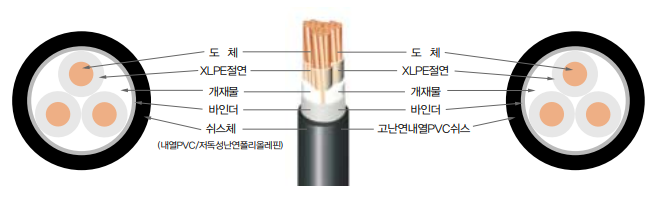

멀티코어 구조

멀티코어가 조금은 복잡하지만 크게 다른 건 케이블 모양을 잡아주기 위한 게재물이랑 바인더 테이프가
들어간다는 거 말고는 큰 차이는 없습니다.!! 쉽죠?? 저만 쉬운 거 아니죠???
